<del id="aymay"></del> 作為工程師，TL494是做逆變的初學者最熟悉的，雖然對于很多工程師來說想做全橋PWM驅動的話可以使用類似3875、3895等更加專業的芯片，但是運用TL494的本意是做一個簡單實用的平臺，并在這其中學習怎樣做開關電源。也許UC3895等IC做橋式、移相、LLC是方便實用，但這些IC的外圍電路就沒有像494這么簡單熟悉，更容易讓我們初學者入手。
使用TL494其優點在于：使用簡單，有問題時調試不會陷入僵局；材料現成，對于各個元器件的性能及使用更為熟悉；方便初學者入手學習及分析。

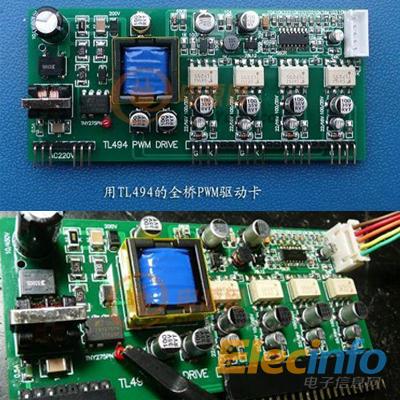

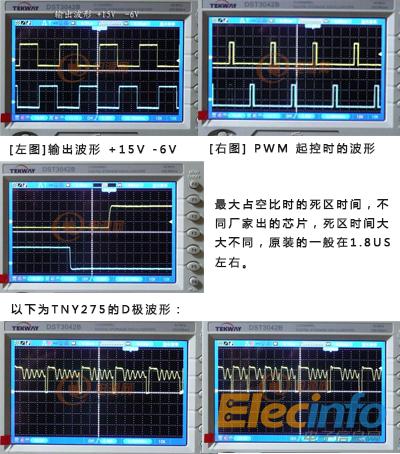

下圖是用TL494做PWM控制的多用途驅動卡，其電路為常規電路。電路由兩部分組成，圖中上面是494/PWM控制部分，為了保障輸出波形，使用494直接來推動TLP250光藕。現在的頻率約28K，輸出波形為+15V和-6V，既可以驅動MOS管，也可以驅動IGBT管。下面部分是輔助電源，AC220V輸出經整流濾波送到TNY275控制芯片，這是一個單片反激式小功率開關電源，一共輸出4路互相隔離的電源：一路為15V，經78L12穩壓供給TL494，另三路為21V，分別送TLP250的輸出端，為光藕內部的輸出電路供電。這個驅動板，主要是用來驅動大功率全橋硬開關模式的開關電源，當然，也可以用于驅動半橋電路，甚至可以驅動雙管正激式開關電源。
電路是的Uf是電壓反饋，也就是穩壓用的，這由494的其中一個誤差放大器來承擔；而494的另一個誤差放大器則用來控制輸出電流，見圖中的If，我這里是用負壓控制的，當If端的電壓從0減小到-0.2V時，PWM開始控制占空比，以控制輸出電流。要使電路在多少安培電流時起控，可以調整電流取樣電阻的阻值來實現。這個電路板完成后，除了電路外，還必須要考慮的是PCB上的安全隔離問題。
