當Multisim仿真遇上RLC諧振 會發生什么？

RLC串聯電路的優勢就要在于具有選頻特性，當外加電壓源信號頻率等于電路固有頻率時產生諧振，回路總阻抗虛部為零，回路電流幅度達到最大;當外加電壓源信號的頻率偏離電路固有頻率時，回路電流的幅度減小。因此通頻帶寬及品質因數描述RLC串聯電路的選頻特性是非常合理的。

用Multisim仿真軟件進行RLC串聯電路諧振特性波形仿真分析，以虛擬儀器中的函數信號發生器或元器件庫中的交流電壓源做實驗中的信號源以波特圖儀測試有關波形，或用AC交流分析功能分析電路的頻率響應，可直觀描述電路頻率特性。以下分析用Multisim10版本。

用波特圖儀進行頻率特性的Multisim仿真測試

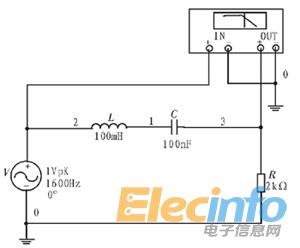

在Multisim10中創建的RLC串聯仿真實驗電路如圖1所示。其中交流電壓源是必須放置的形式信號源用，其幅值和頻率的數值對電路的頻率特性沒用影響，波特圖儀用于顯示幅頻特性曲線。

圖1 RLC串聯仿真實驗電路創建

RLC串聯電路由電阻R、電感L及電容C串聯構成，由于回路的電流I與電阻R兩端電壓的特性相同，因此選擇電阻兩端電壓作為頻率響應測試電量。

電阻R、電感L及電容從Multisim的基本元件庫中找出，交流電壓源從電源信號源庫中找出，波特圖儀從虛擬儀器欄中找出。

元件參數的選取為電感L=100mH、電容C=100nF，電阻R=2kΩ，分析電阻大小對品質因數的影響時再改變電阻值。
