晶體諧振器簡稱晶振，晶振是一種機電器件，是用電損耗很小的石英晶體經過精密切割磨削并鍍上電極，焊上引線做成的，主要為電路提供頻率基準的元器件。石英晶體振蕩器是高精度和高穩定度的振蕩器，被廣泛應用于彩電、MP3、計算機、遙控器等各類振蕩電路中，以及通信系統中用于頻率發生器、為數據處理設備產生時鐘信號和為特定系統提供基準信號。

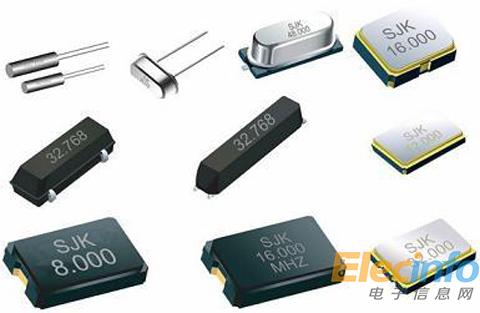

晶振
晶振的種類、參數、規格等眾多，在區分的時候很容易將其混淆選錯，那么在選購晶振時，怎樣區分各類晶振以及好壞呢？

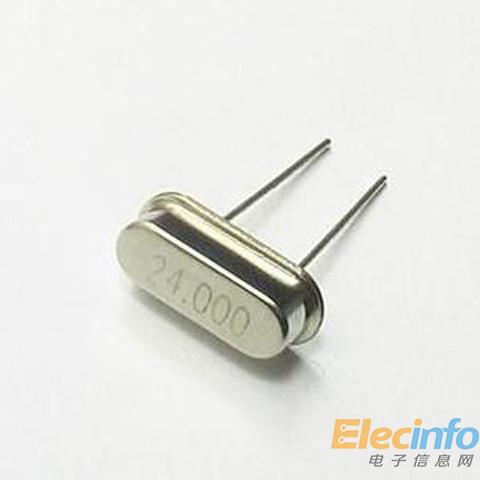

石英晶振
下面小編分四點為您解說。第一點，針對MHZ的晶振，需要清楚的知道晶振的型號或者體積，如果只知道體積的情況下，那么晶振的腳位也是需要的清楚的，一般來說，常用的貼片晶振有2腳和4腳，同時還需要知道晶振的負載(PF)H和精度(PPM)；第二點，采購32.768K的晶振時，需要掌握晶振的精度、型號或者體積，如果是貼片晶振，那么只需要掌握晶振的負載和精度就可以了，如果在晶振不知道型號的情況下，需要具體描述插件晶振的形狀，如常見的插件晶振形狀有圓柱、橢圓鐵殼兩腳插件以及U性的；

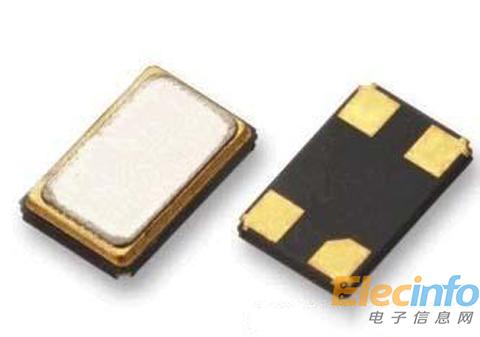

四腳貼片晶振
第三點，如果采購有源晶振，那么需要先從型號中判斷是否為溫補晶振(英文：TCXO)或者壓控晶振(英文：VCXO)或者是壓控溫補振蕩器(英文：VC-TCXO)，另外，要知道如何從型號判斷其體積，無需看前面的字母，只需要研究后面的數字即可。所以從型號中就可以知道晶振參數，只需要另外的提供晶振負載電容，精度PPM，電壓大小即可；第四點，針對市場上常用的貼片封裝：2520，3225，5032，6035，7050，以上封裝在知道頻率的情況下，如果晶振是兩腳貼片晶振，那么需要知道是陶瓷面封裝還是金屬面封裝，兩腳貼片晶振陶瓷面封裝常用的規格有5032貼片晶振、6035貼片晶振，如果晶振時四腳貼片晶振，那么就要特別注意了，因?yàn)樗哪_晶振有可能是無源晶振還有可能是有源晶振，另外有源晶振還有三種類型。

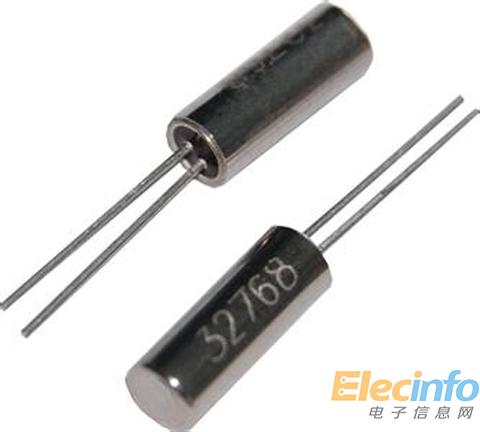

圓柱晶振
所以在采購晶振時，要根據以上四點來區分晶振的類型和好壞，從而采購到正確并且實用的晶振。
