德州儀器發布集電容式觸控和主機控制器功能器件

工業設計比以往任何時候都發展地更快，以提供美觀和可靠的人機界面 (HMI)，特別是在家電和樓宇安保系統中。

集電容式觸控和主機控制器功能，節約時間、成本以及電路板空間

新型 MSP430FR2675 和 MSP430FR2676 器件將有助于通過電容式觸控擴展設計，同時節省時間、電路板空間從而降低成本節省。以下是對 CapTIvate 優勢的快速概述，特別針對這兩款新器件：

?便于使用：通過一系列廣泛的工具和資源，可以節省時間并更快地發布產品 - 在不到5分鐘的時間內即可開始設計。

?多功能性：提供具有完全可配置性的設計靈活性，包括自電容和互電容傳感器以及用于按鈕、滑塊、滾輪和接近感應的綜合控件庫。

?最低功率：無需 CPU 干預即可自動檢測觸控，確保較長的電池使用壽命。

?魯棒性和可靠性：通過 IEC 和 IPX 認證的抗傳導噪聲和防水解決方案，避免錯誤觸控檢測并實現卓越的可靠性。

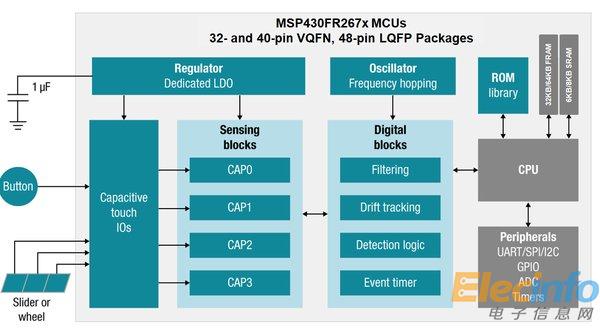

圖1 - MSP430FR267x 微控制器框圖

正如圖1所述，MSP430FR2675 和 MSP430FR2676 提供 32KB 和 64KB 的非易失性存儲器可提供更多的代碼空間來運行應用程序代碼或存儲/記錄數據。更高的引腳數封裝（包括32引腳 VQFN、40引腳 LQFP和48引腳 LQFP）提供了足夠的串行通信端口和 GPIO，可與其他系統組件連接。若使用者想與模擬傳感器連接，集成的12位 ADC 可滿足使用者需求。為何還要依靠雙芯片（主機微控制器+分立式電容式觸控微控制器）解決方案？設計人員可利用 CapTIvate? 電容式觸控傳感微控制器單芯片解決方案，從而節省 BOM 成本和電路板空間。

經過認證，這些器件適用于高達105攝氏度的擴展溫度范圍 -- 這是家電應用中設計人員的關鍵要求。此外，Captivate IP 可自動執行多種抗噪聲后處理技術，如多頻掃描和過采樣，從而實現更強大的電容式觸控。憑借這些功能組合，MSP430FR2675 和 MSP430FR2676 可作為應用中的主系統控制器。

產品組合可擴展性和生態系統

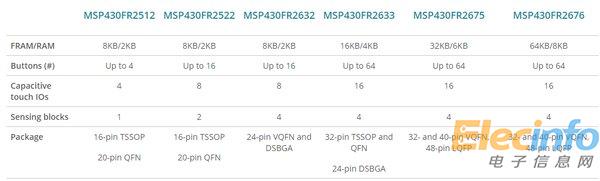

圖2 - CapTIvate MCU產品組合

項目要求可能會隨時變化，過程中可能需要靈活地添加或刪除功能。若使用者希望設計具有平臺性，則需要一個可滿足要求的MCU系列。

通過 MSP430FR2633 以及 MSP430FR2675 和 MSP430FR2676 的引入，CapTIvate 現在提供針對16KB、32KB 和64KB 微控制器的引腳兼容解決方案，其采用32引腳四方扁平無引線 (QFN) 封裝（見圖2），因此即使要求不斷變化，您也無需從頭開始重新設計。

探索這些新器件如何通過推動電容式觸控的極限并充當主系統微控制器，從而徹底改變HMI。立即購買 MSP430FR2675 和  MSP430FR2676 微控制器樣品。

其他資源：

?查看其他傳感器電路板、MCU 電路板和編程器電路板。

?在 CapTIvate 設計中心開始在5分鐘或更短的時間內調試傳感器  -- 所有與 CapTIvate 電容式傳感技術相關的一站式資源。
