數字結合網絡：基于DSP的網絡通信程序

DSP芯片是專門為實現各種數字信號處理算法而設計的、具有特殊結構的微處理器，其卓越的性能、不斷上升的性價比、日漸完善的開發方式使它的應用越來越廣泛。將計算機網絡技術引入以DSP為核心的嵌入式系統，使其成為數字化、網絡化相結合，集通信、計算機和視聽功能于一體的電子產品，必須大大提升 DSP系統的應用價值和市場前景。將DSP技術與網絡技術相結合，必須解決兩個關鍵問題：一是實現DSP與網卡的硬件接口技術，二是基于DSP的網絡通信程序設計。DSP與網卡的硬件接口技術參考文獻[1]有比較詳盡的論述，以下主要討論基于DSP的網絡通信程序設計。

1 通信協議的制定

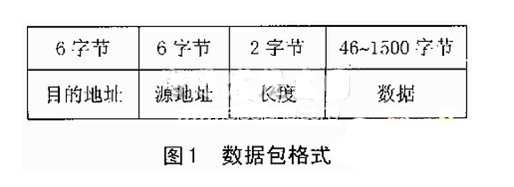

協議是用來管理通信的法規，是網絡系統功能實現的基礎。由于DSP可以實現對網卡的直接操作，對應于OSI網絡模型，網卡包含了物理層和數據鏈路層的全部內容，因此，規定了數據鏈路層上數據幀封裝格式，就可以為基于DSP的局域網絡中任意站點之間的通信提供具體規范。因為以太網是當今最受歡迎的局域網之一，在以太網中，網卡用于實現802.3規程，其典型代表是Novell公司的NE2000和3COM公司的3C503等網卡，所以研究工作中的具體試驗平臺是以DSP為核心構成的以太局域網，主要用于語音的實時通信，所使用的網卡為Novell公司的NE2000網卡。NE2000網卡的基本組成請見參考文獻[2]，其核心器件是網絡接口控制器(NIC)DP8390。該器件有三部分功能：第一是IEEE802.3MAC(媒體訪問控制)子層協議邏輯，實現數據幀的封裝和解封，CSMA/CA(帶碰撞檢測功能的載波偵聽多址接入)協議以及CRC校驗等功能;第二是寄存器堆，用戶對NE2000網卡通信過程的控制主要通過對這些寄存器堆中各種命令寄存器編程實現;第三是對網卡上緩沖RAM的讀寫控制邏輯。DP8390發送和接收采用標準的 IEEE802.3幀格式。IEEE802.3參考了以太網的協議和技術規范，但對數據包的基本結構進行了修改，主要是類型字段變成了長度字段。所以，以 DSP為核心的局域網內通信數據包基本格式如圖1所示。

DSP讀出數據包和打包從目的地址開始。目的地址用來指明一個數據幀在網絡中被傳送的目的節點地址。NE2000支持3種目的地址：單地址、組地址及廣播地址。單地址表示只有1個節點可以接收該幀信息;組地址表示最多可以有64個字節接收同一幀信息;而廣播地址則表示它可以被同一網絡中的所有節接收。源地址是發送幀節點的物理地址，它只能是單地址。目的地址和源地址指網卡的硬件地址，又稱物理地址。
